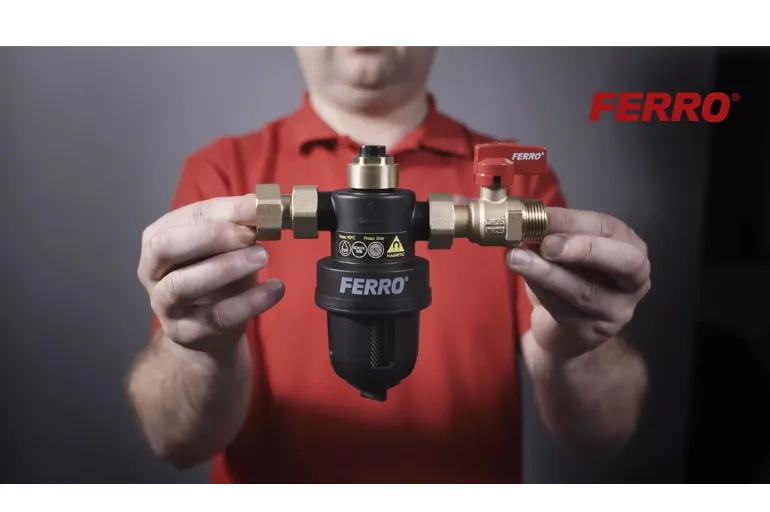

Jak zamontować magnetyczny separator zanieczyszczeń FERRO?

Separator magnetyczny FERRO zabezpiecza przed negatywnym wpływem zanieczyszczeń i przedłuża żywotność pomp, wymienników ciepła i całej instalacji, tym samym zwiększając jej sprawność i redukując koszty eksploatacji. Przeczytaj, jak go prawidłowo zamontować.

Separator magnetyczny FERRO to specjalistyczne urządzenie filtrujące, które montuje się w instalacjach grzewczych. Jego głównym zadaniem jest usuwanie z obiegu zanieczyszczeń, zarówno tych widocznych gołym okiem, jak i mikroskopijnych cząstek metali.

Działa w dwóch etapach:

Filtr siatkowy ze stali nierdzewnej wyłapuje większe zanieczyszczenia, takie jak piasek, rdza czy opiłki.

Magnes neodymowy generuje silne pole magnetyczne, które zatrzymuje mikroskopijne cząstki metalu, w tym groźny dla instalacji magnetyt – ciemny szlam powstający w wyniku korozji.

To właśnie te najmniejsze cząstki są najbardziej niebezpieczne – osadzają się w pompach obiegowych, zwłaszcza przy magnesach, powodując ich zatarcie. Z kolei gromadzenie się magnetytu w wymiennikach prowadzi do ich zarastania, co z kolei powoduje pogorszenie przepływu i wymiany ciepła, a w konsekwencji znaczny spadku efektywności całego systemu.

Gdzie zamontować separator magnetyczny?

Lokalizacja separatora ma kluczowe znaczenie. Zgodnie z zaleceniami FERRO:

Separator powinien być montowany na powrocie instalacji grzewczej, przed wrażliwymi elementami , takimi jak pompa, wymiennik lub źródło ciepła (np. kocioł).

Najlepiej montować separator w pozycji pionowej, w miejscu, które zapewni łatwy dostęp do kontroli wizualnej i czyszczenia.

Dzięki przezroczystemu wizjerowi w obudowie, użytkownik może łatwo ocenić poziom zanieczyszczeń i podjąć decyzję o konserwacji.

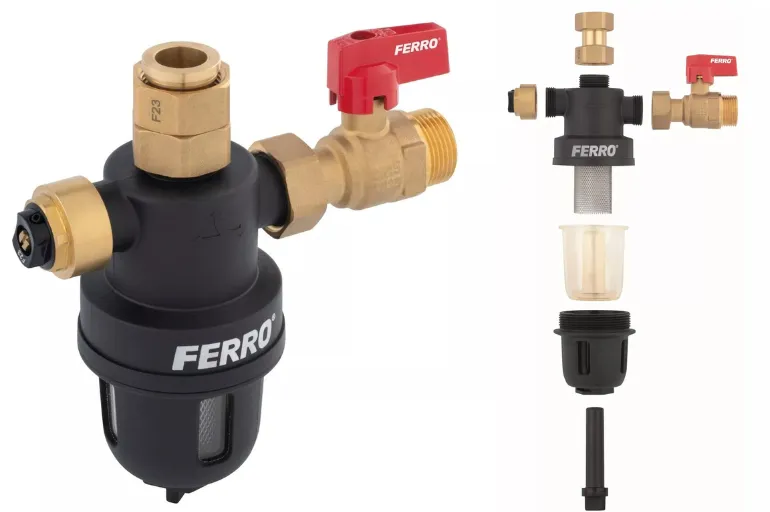

Budowa separatora – co warto wiedzieć?

Separator FERRO wykonany jest z materiałów odpornych na korozję i wysokie temperatury:

• Obudowa z mosiądzu i tworzywa PA6/PA12

• Filtr siatkowy ze stali nierdzewnej AISI 304

• Magnes neodymowy klasy N35, o indukcji magnetycznej 6500 GS

• Manualny odpowietrznik – ułatwia napełnienie i odpowietrzenie filtra

• Zawór kulowy i przyłącza – umożliwiają szybki i szczelny montaż

• Okienko kontrolne – pozwala na ocenę stopnia zanieczyszczenia bez demontażu.

Urządzenie dostępne jest w wersji DN20 (3/4”), przystosowanej do standardowych instalacji grzewczych, pracujących z medium wodnym lub wodno-glikolowym (do 50%).

Montaż separatora magnetycznego FERRO - instrukcja krok po kroku

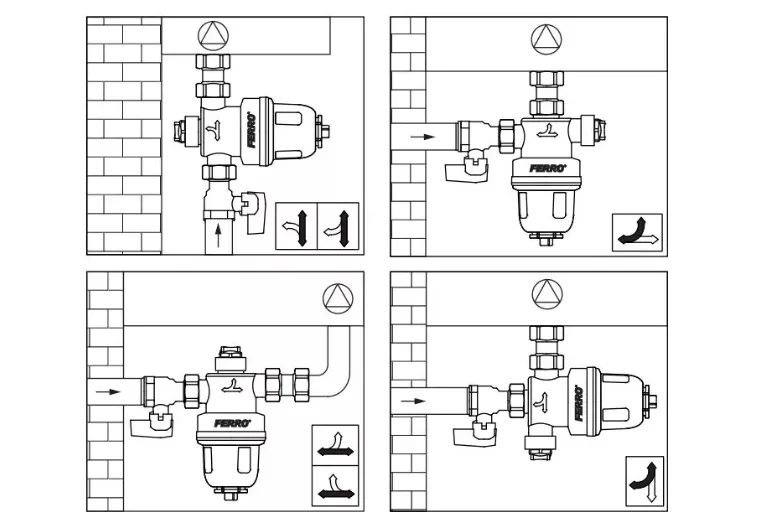

Krok 1: Przygotowanie miejsca montażu. Upewnij się, że miejsce na powrocie instalacji zapewnia odpowiednią przestrzeń do montażu separatora i jego późniejszego serwisowania. Separator FERRO może być zamontowany zarówno w pozycji pionowej, jak i poziomej – zgodnie ze strzałkami przepływu umieszczonymi na jego korpusie. W przypadku montażu pionowego kierunek przepływu jest obojętny – oba przyłącza mogą pełnić funkcję wlotu lub wylotu. Natomiast przy instalacji z wlotem pod kątem 90° względem wylotu należy bezwzględnie przestrzegać kierunku przepływu wskazanego strzałką.

Choć dopuszczalne są różne warianty montażu, zalecana jest pozycja pionowa, ponieważ zapewnia najlepsze warunki do separacji zanieczyszczeń, filtracji i czyszczenia.

Krok 2: Zamknięcie dopływu medium. Przed rozpoczęciem prac zakręć zawory i spuść wodę z układu, aby uniknąć zalania podczas demontażu i instalacji.

Krok 3: Podłączenie separatora:

• Wkręć separator w instalację za pomocą przyłączy z zaworami kulowymi .

• Upewnij się, że uszczelnienia są prawidłowo osadzone.

• Montaż można wykonać bez specjalnych narzędzi, jednak, w celu uniknięcia naprężeń, zaleca się dokręcanie z użyciem dwóch kluczy.

Krok 4: Odpowietrzenie układu. Po zakończeniu montażu, napełnij układ i odpowietrz separator poprzez wbudowany odpowietrznik. Po montażu sprawdź szczelność połączeń.

Krok 5: Kontrola działania. Po kilku dniach użytkowania warto skontrolować separator – przez wizjer ocenić stopień zanieczyszczenia i ewentualnie wyjąć filtr siatkowy i magnes i oczyścić je z osadów.

Użytkowanie i konserwacja

Magnetyczny separator FERRO zaprojektowano z myślą o prostocie obsługi. Regularna konserwacja polega na:

• Wyjęciu magnesu neodymowego i przetarciu go z nagromadzonych cząstek.

• Przepłukaniu filtra siatkowego pod bieżącą wodą.

• Ponownym montażu elementów po oczyszczeniu.

Cały proces nie wymaga specjalistycznych narzędzi i trwa zaledwie kilka minut.

Dlaczego warto stosować separator magnetyczny FERRO?

Korzyści z zastosowania separatora FERRO w instalacji grzewczej są wymierne i długoterminowe:

• Skuteczna ochrona pomp i wymienników ciepła

• Redukcja hałasu i strat przepływu

• Ochrona przed spadkiem efektywności energetycznej układu

• Wydłużenie żywotności całej instalacji

• Bezpieczna i szybka konserwacja

• Produkt certyfikowany, objęty wsparciem serwisowym i dokumentacją techniczną

Separator FERRO  sprawdza się zarówno w nowych, jak i modernizowanych systemach. Dzięki kompaktowej budowie i solidnemu wykonaniu jest chętnie wybierany przez profesjonalnych instalatorów.

Montaż magnetycznego separatora zanieczyszczeń FERRO to inwestycja w bezawaryjność, wydajność i długowieczność instalacji grzewczej. Jego dwustopniowy system filtracji, nowoczesna konstrukcja i wysoka jakość wykonania sprawiają, że jest to jedno z najlepszych rozwiązań dostępnych na rynku.

Więcej fachowych porad znajdziesz na kanale FERRO PRO na YouTube.
